热电阻CU50输入PID智能控制温控仪带RS485/232通信

产品型号：KCMD-7CUARS KCMD-7CUGRS KCMD-7CURS KCMA-7CUARS KCMA-7CUGRS KCMA-7CURS KCME-7CUARS KCME-7CUGRS KCME-7CURS KCMF-7CUARS KCMF-7CUGRS KCMF-7CURS KCMG-7CUARS KCMG-7CUGRS KCMG-7CURS

‹ ›

功效概述：: 事情情况：温度-10~60℃；湿度≤90%RH，采样周期：每秒采样8次；设置数字滤波参数FILt=0时，响应时间≤0.5秒；
●输入接纳丈量精确稳定的数字校正系统，支持多种热电偶和热电阻规格，最高区分率达0.1℃。
●人性化设计的操作要领，易学易用。
●抗滋扰性能切合在严酷工业条件下电磁兼容（EMC）的要求。
●本仪表接纳自动调零及数字校准技术的免维护型仪表，计量检准时若超差可通过参数修正
●PID控制，上下限控制（位式控制）两种方法可手动切换。
输入信号：: 以下信号多选一，出厂牢固：
CU50(-50.0～150.0)、PT100（-199.9～600.0）、K（-50.0～1300）、 E（-50.0～800.0）、 J（-50.0～999.9）、T（-50.0～400.0）、 0-10mA、4-20mA、0-10V、1-5V、NTC
控制输出：: 以下控制方法四选一
●继电器开关量输出
●12V电压输出，调理固态继电器SSR
●4-20mA /0-10v模拟量PID输出
●调理可控硅晶闸管SCR
报警输出：: 默认不带继电器报警（需特殊说明）：‘0’无报警；‘1’上限报警；‘2’下限报警；‘3’正偏差报警；‘4’负偏差报警；‘4’区间外报警；‘5’区间内报警

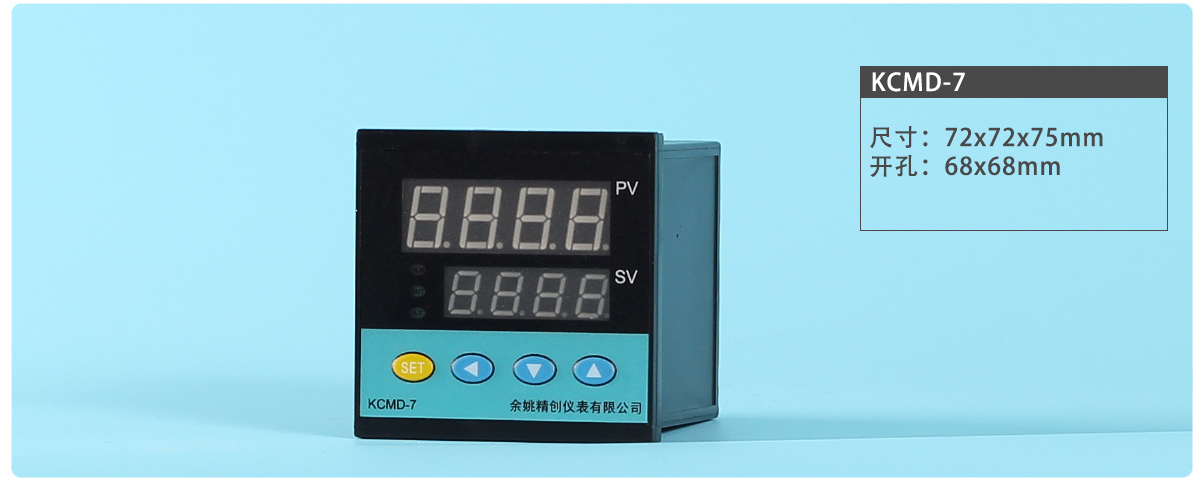

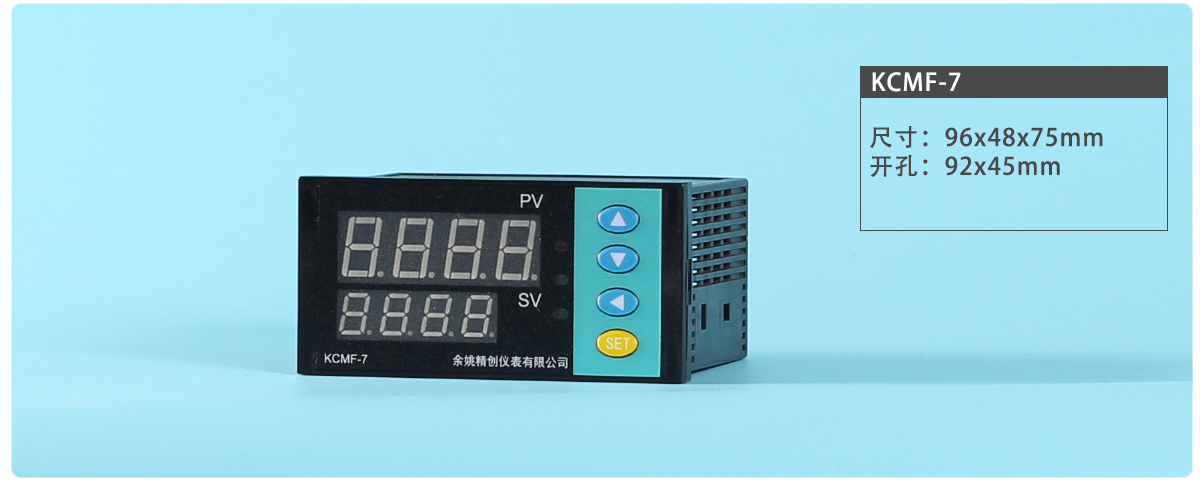

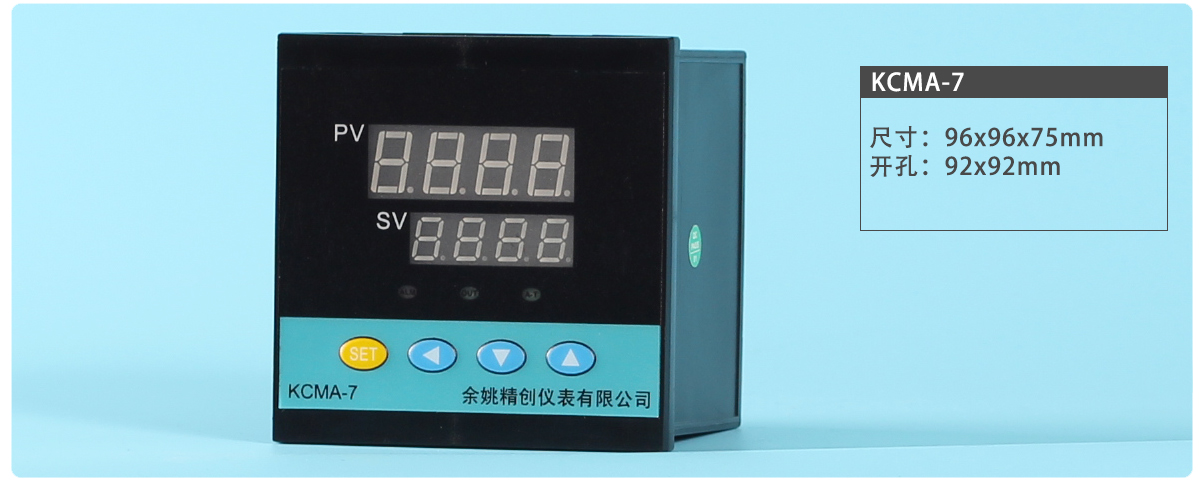

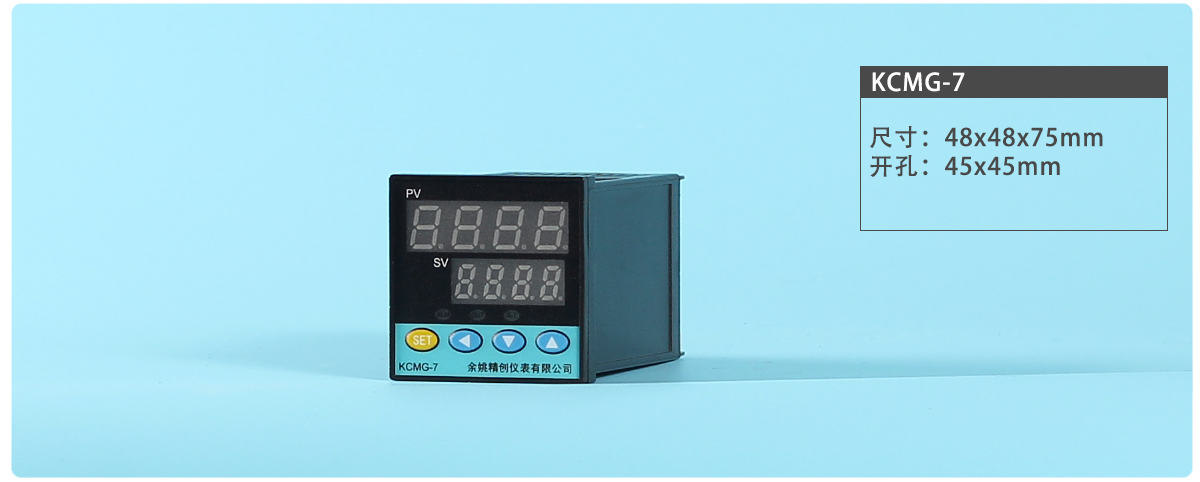

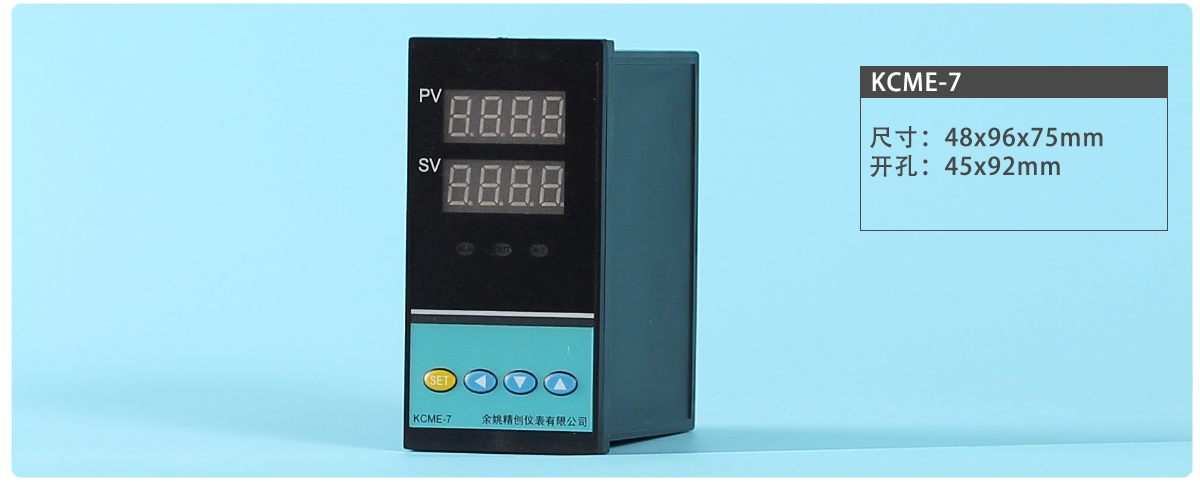

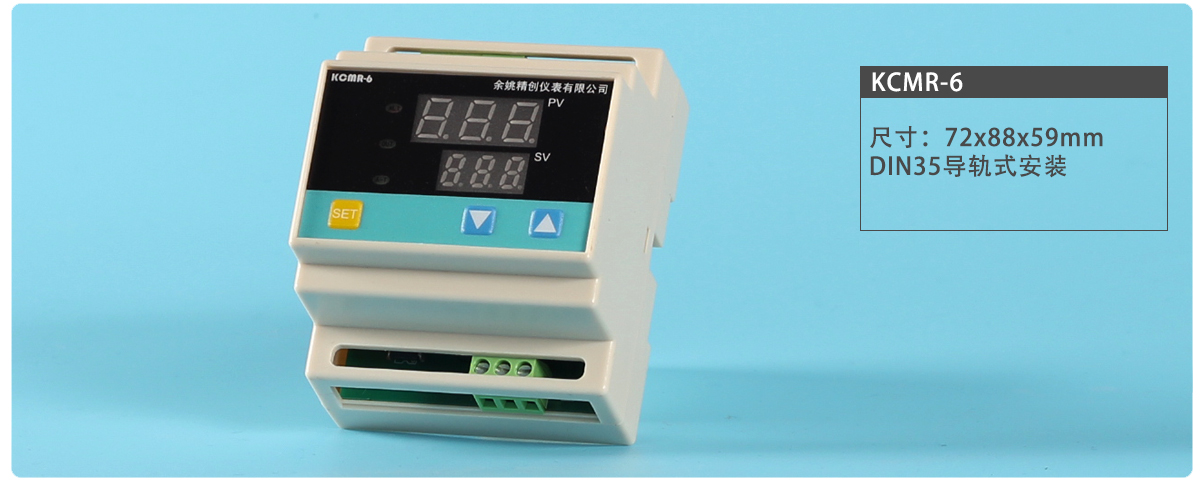

外形大�。�: 长×宽×深度（mm） A：96×96×75 92×92； D：72×72×75 68×68； E：48×96×75 44×92； F：96×48×75 92×44； G：48×48×75 44×44; R(导轨式): 长88mm 宽72mm 厚59mm 。
通信功效：: RS485/232通信,标准的MODBUS-RTU协议�？梢酝ü齊S485/232 读到丈量值，修改仪表所有参数。支持wincc（西门子），三菱，松下，欧姆龙，AB，组态王，亚控，MCGS（昆仑通态)和国产PLC 等设备
可配套我们公司的通信软件，在电脑上实时显示采样温度，设定值。并可以纪录温度值，生成曲线或数据报表导出为EXCEL文档
其它功效：: 输出方法可以由自动模式一键切换为手动模式，手动调理控制输出百分比。

仪表内置参数：

序号	符号	名称	说明
0	SP	设定值	短按set键1秒，可修改设定值
1	AL1	报警设定值	报警方法请参考参数“ALP”当解除报警时为:AL1-HY1
2	HY1	报警回差	丈量值可以通过此项值加或减修正
3	SC	传感器修正值	丈量传感器引起误差时，可以用此值修正
4	HY	主控回差	仪表为位式控制方法时的不灵敏区，取值越小，控制效果越好但当为继电器输出时因频繁跳动而影响使用寿命
5	P	比例系数	P值类似通例PID调理器的比例带,但变革相反,P值越大,比例、微分的作用成正比增强, P值越小,比例、微分的作用相应减弱,P参数值与积分作用无关。 P=0时，转为二位式控制(上下限控制)
6	I	积分系数	I参数值主要决定调理算法中的积分作用,与通例PID算法中的积分时间类同,I值越小,系统积分作用越强,I值越大,积分作用越弱。设置I=0时，系统取消积分作用,仪表成为一个PD调理器。
7	D	微分系数	D参数对控制的比例、积分、微分均起影响作用,d越小,则比例和积分作用均成正比增强;反之,d越大,则比例和积分作用均减弱,而微分作用相对增强。别的d还影响超调抑制功效的发挥,其设置对控制效果影响很大。如设置d≤t(控制周期)时,系统的微分作用被取消。
8	T	控制周期	指主控为人工智能PID控制方法，输出为继电器时的控制周期，时间越短，控制效果越好，但会影响继电器寿命。一般出厂值继电器设置为20S，其他设置为2S。
9	AT	自整定开关	OFF：自整定功效关闭ON：自整定功效开启自整定历程请参考“七、自整定要领”
10	COOL	正反控制	0:正向控制,如加热，加湿;?1:反向控制,如制冷，除湿
11	ALP	报警方法	‘0’无报警；‘1’上限报警；??‘2’下限报警；‘3’正偏差报警；‘4’负偏差报警；‘4’区间外报警；‘5’区间内报警
12	PF	滤波系数	为仪表一阶滞后滤波系数，其值越大，抗瞬间滋扰性能越强，但响应速度越滞后。
13	PS-H	量程上限	电流电压信号显示上限
14	PS-L	量程下限	电流电压信号显示下限
15	DP	小数点	小数点位置
16	LOCK	密码锁	LOC=18时，允许修改所有参数，LOC≠18时，禁止修改所有参数
17	UO	初始功率	PID智能控制时的初始输出功率
18	ADDR	通讯地点	仪表在集中控制系统中的编号
19	BAUD	通讯波特率	1200； 2400； 4800； 9600 四种可选

3377体育

热电阻CU50输入PID智能控制温控仪带RS485/232通信

仪表接线图：

仪表内置参数：
