4路（4-20mA、0-10v）输入4路PID控制继电器输出

产品型号：KCMA-XJ41A KCMD-XJ41A KCM-XJ41A KCMA-XJ4A KCMD-XJ4A KCM-XJ4A

‹ ›

功效概述：: 事情情况：温度-10~60℃；湿度≤90%RH，采样周期：每秒采样8次；设置数字滤波参数FILt=0时，响应时间≤0.5秒；
●输入接纳丈量精确稳定的数字校正系统，支持多种热电偶和热电阻规格，最高区分率达0.1℃。
●人性化设计的操作要领，易学易用。
●抗滋扰性能切合在严酷工业条件下电磁兼容（EMC）的要求。
●本仪表接纳自动调零及数字校准技术的免维护型仪表，计量检准时若超差可通过参数修正
●PID控制，上下限控制（位式控制）两种方法可手动切换。
输入信号：: 电流或电压信号：0-10v,1-5v,4-20mA,0-10mA
控制输出：: 以下控制方法2选1：
●继电器开关量输出
●12V电压输出，调理固态继电器SSR
4路采样，4路PID或位式控制输出。当切换成PID输出时,继电器会在一个时间周期内输出一个占空比。即吸合x秒，翻开(时间周期-x)秒。当切换成位式控制时：丈量值<设定值时继电器吸合，丈量值>设定值+回差值时继电器断开
报警输出：: 除xj41系列，默认不带报警继电器
报警方法可手动切换为：1：上限报警 2：下限报警； 3：上上限报警 4：下下限报警；5：区间外报警 6：区间内报报警;
外形大�。�: 长×宽×深度（mm） T:160×80×80 开孔尺寸：156×76 A: 96×96×110 开孔尺寸：92×92 D:72×72×80 开孔尺寸：68×68 导轨式：88*107*59 。
通信功效：: 后缀RS系列仪表标配通信功效
RS485/232通信,标准的MODBUS-RTU协议�？梢酝ü齊S485/232 读到丈量值，修改仪表所有参数。支持wincc（西门子），三菱，松下，欧姆龙，AB，组态王，亚控，MCGS（昆仑通态)和国产PLC 等设备
可配套我们公司的通信软件，在电脑上实时显示采样温度，设定值。并可以纪录温度值，生成曲线或数据报表导出为EXCEL文档

仪表内置参数：

参数代码	符号	名称	说明
以下为一级菜单（即为各个通道公共参数）
0	LOCK	密码锁	密码锁为18时，允许修改所有参数，不为18时禁止修改所有参数
1	OPB	副输出方法	0.无副输出； 1.RS485串口通讯2.带微打功效
2	Add	打印间隔	?打印间隔时间
3	bt	波特率	带打印时请将波特率设为9600
以下为二级菜单（各个通道独立参数，即每个通道离开设定,x代表通道号）
4	SU＋x	主控设定值	用户可以按自己控制要求设定值
5	ALM＋x	报警设定值	可有ALP参数决定功效;ALP=0时不显示此项
6	SC＋x	误差修正值	传感器的误差修正值
7	P＋x	比例系数	比例带＝P×20其决定了系统比例增益的巨细, P越大, 比例的作用越小,过冲越小,但太小会增加升温时间 P=0时，转为二位式控制(上下限控制)
8	I＋x	积分时间	设定积分时间，以解除比例控制所爆发之剩余偏差, 太大会延缓系统抵达平衡的时间, 太小会爆发波动
9	d＋x	微分时间	设定微分时间，以避免输出的波动,提高控制的稳定性
10	Hy＋x	主控回差	只有二位式控制时才有意义
11	t＋x	输出周期	设定继电器控制时的行动周期
12	dp＋x	小数点位置	dp=0时小数点在个位不显示，当dp=1～3时，小数点依次在十位、百位、千位。
13	ALP＋x	报警界说	0：无报警；?? 1：上限报警2：下限报警； 3：上上限报警4：下下限报警；5：区间外报警6：区间内报警
14	Sn＋x	输入规格	0～10mA?? 4～20mA
15	dIL＋x	量程下限	此参数限制了设定值的上下限和显示的上下限
16	dIH＋x	量程上限	此参数限制了设定值的上下限和显示的上下限
17	At＋x	自整定参数	0：关闭自整定?? 1：开启自整定

3377体育

4路（4-20mA、0-10v）输入4路PID控制继电器输出

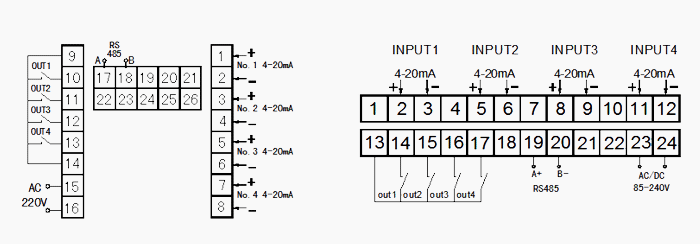

仪表接线图：
