智能数显PID仪表自整定的详细图文说明

2017/1/23

PID自整定:仪表要接合实际加热设备功率和现场工况,为抵达最佳控温效果而运算生成P、I、D三个参数存入仪表影象体。这个历程称之为自整定


自整定办法:

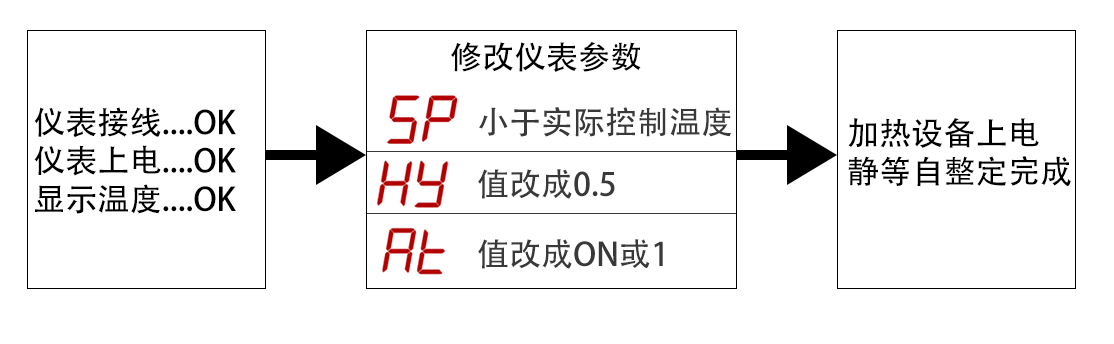

首先设置好设定值SP(略低于实际控制温度,以免自整定历程中过充太大烧毁设备),再将Hy(主控回差)参数项设置为0.5左右,然后将自整定参数AT设置为ON(部分仪表设置为1),AT灯亮(或仪表显示AT字符),仪表进入自整定状态,仪表控制输出经过三次震荡(即三个控制周期)后,自动生存整定的P、I、D参数,AT灯熄灭,自整定历程全部结束。如下图:

3377体育-全网最全最有态度的体育赛事直播平台

注:整定用的SP值推荐是实际控温的80%,好比实际控温100度那整定SP设定80度较佳

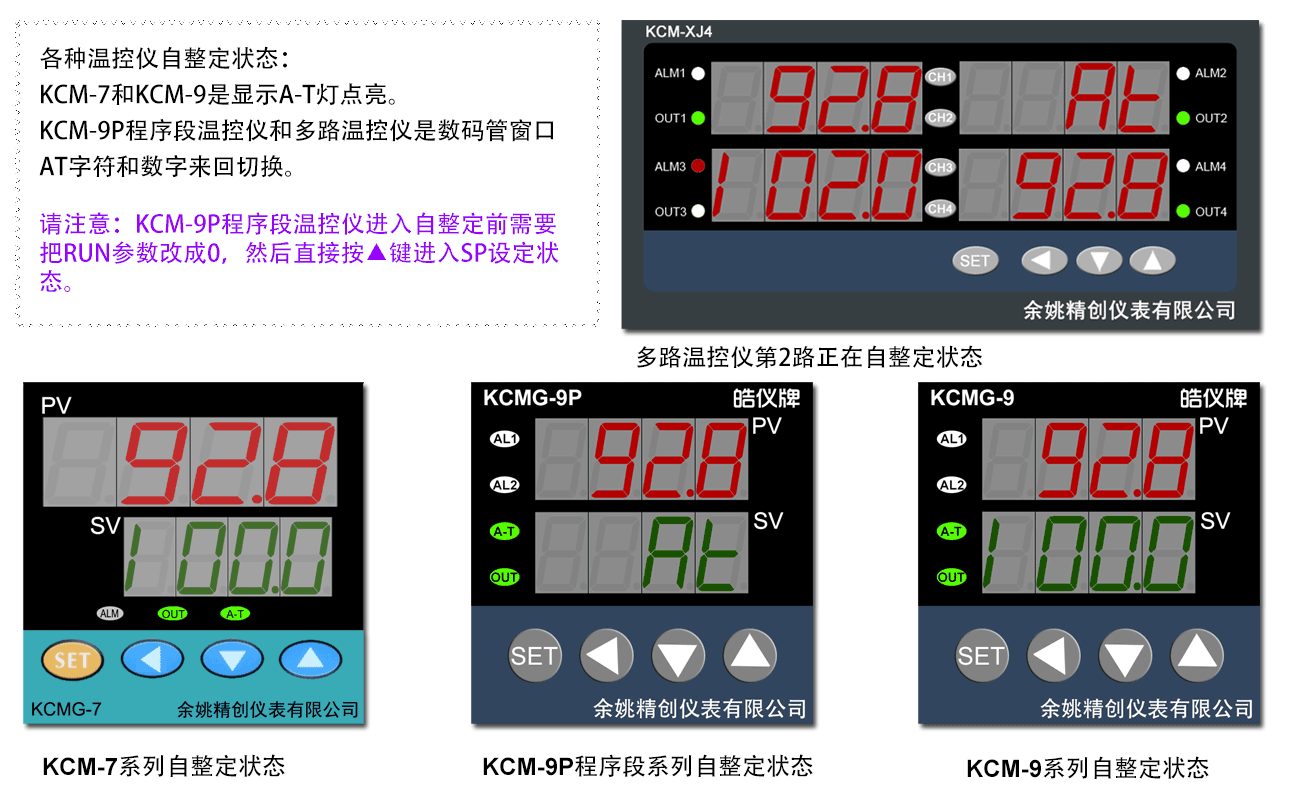

怎样看仪表正在自整定:
种种仪表进入自整定状态不尽相同请凭据自己型号比照下图:

3377体育-全网最全最有态度的体育赛事直播平台


正常自整定三个条件:
1.仪表正确连接了温度传感器。
2.仪表OUT输出连接了加热器,并且加热器事情正常。
3.仪表参数设置正确:SP(设定值),HY(主控回差),AT(自整定开启)。


自整定常见问题:
1.过了好几小时都没有自整定完成?
是否正确接上了温度传感器和加热设备,温度传感器测的是不是加热设备输出的热源。

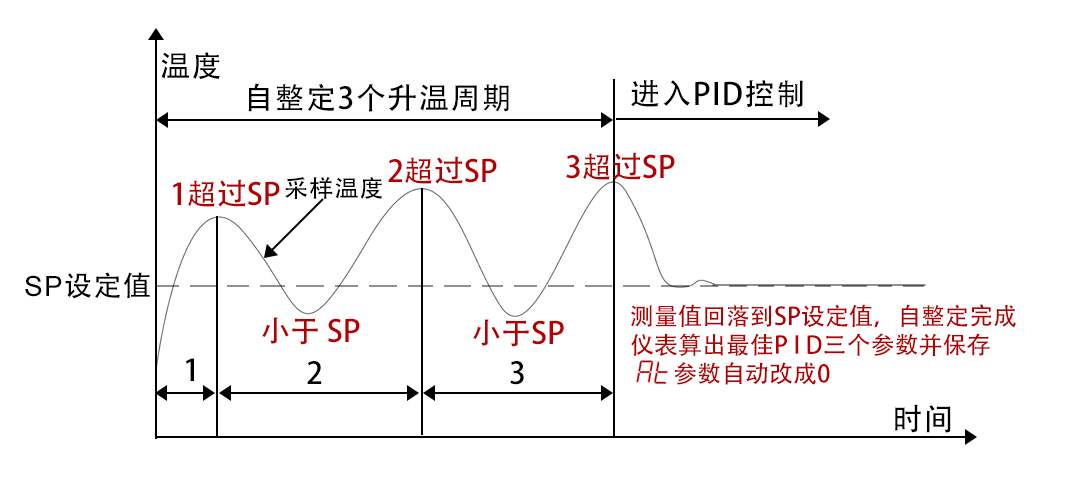

问:自整定一般需要几多时间?
视现场情况加热和自动散热情况而定,一般10分钟到半小时左右。如下图:

3377体育-全网最全最有态度的体育赛事直播平台
