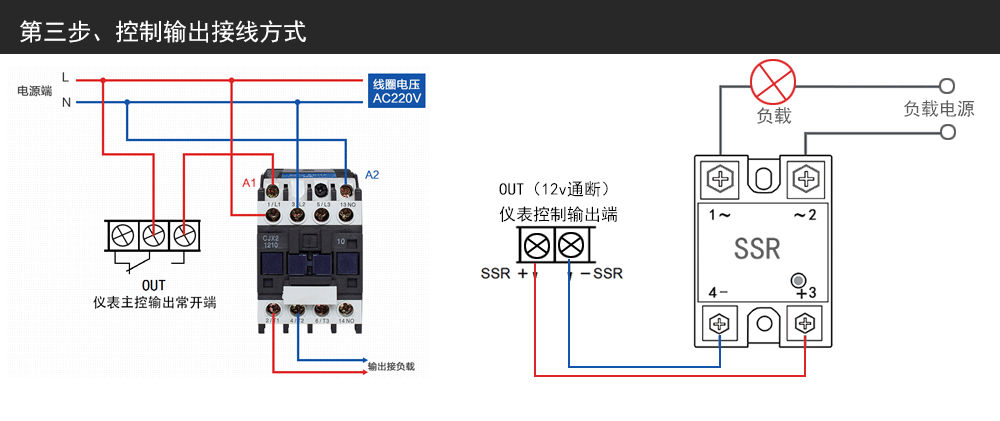

1.仪表接线图示例（仅供参考）均为继电器输出 ，请注意本示意图不适用调理SSR或4-20mA输出：

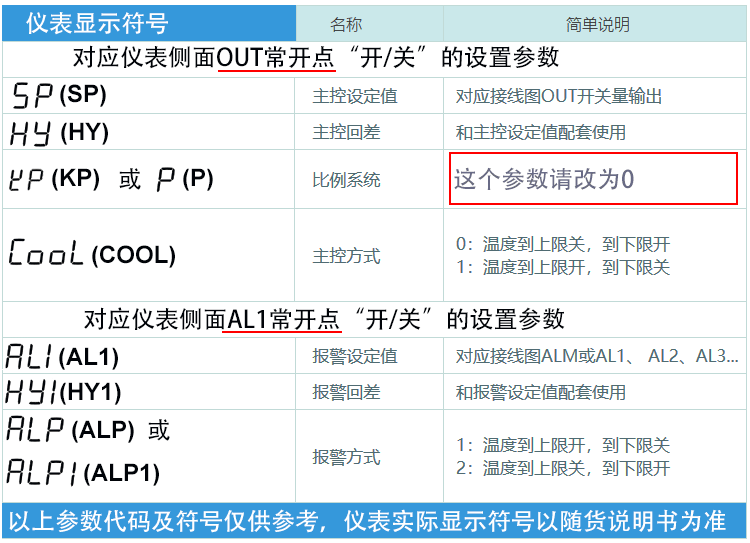

2.设置上下限输出时需要用到的仪表参数列表：

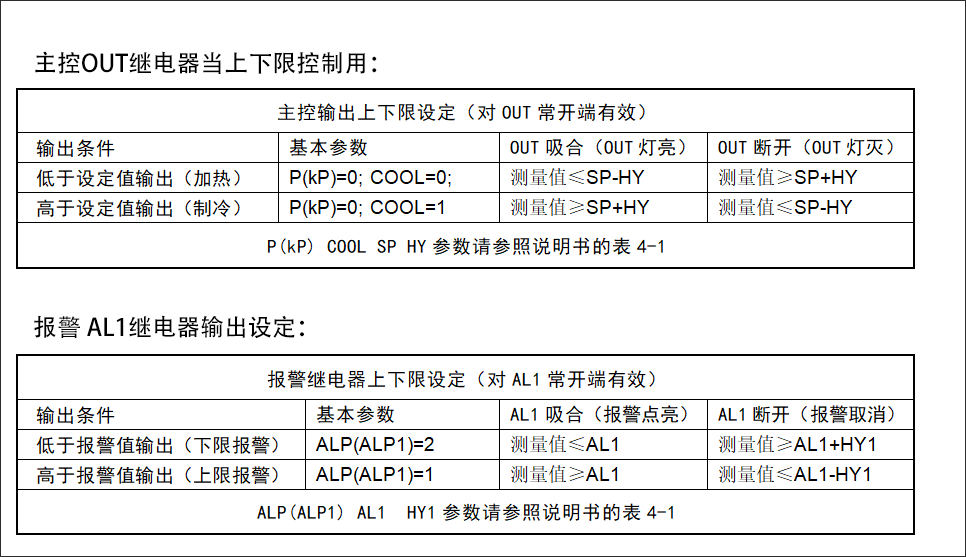

3.OUT和AL1上下限控制时的设置列表：

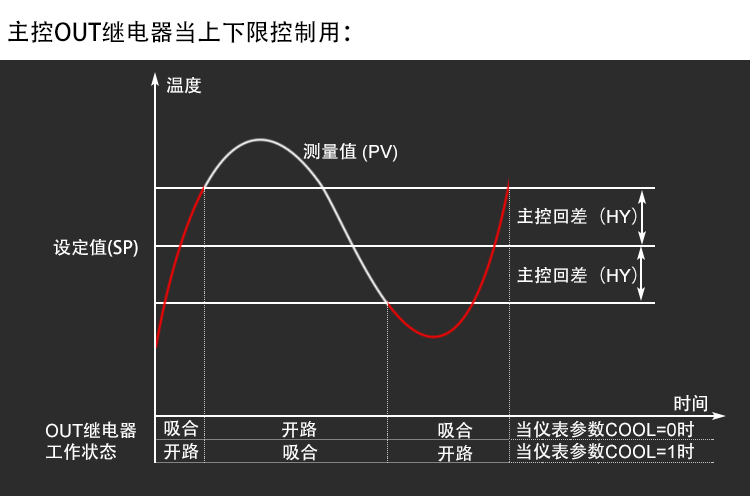

4.当OUT主控输出为上下限控制(P=0)曲线：
例1（低于设定值输出）:高于100度OUT关断 ，低于90度OUT输出。参数设定为：SP=95,HY=5; COL=0; P=0;
例2（高于设定值输出）:高于100度OUT输出 ，低于90度OUT关断。参数设定为：SP=95,HY=5; COL=1; P=0;
参数解释：上限=SP+HY, 下限=SP-HY ，如下图

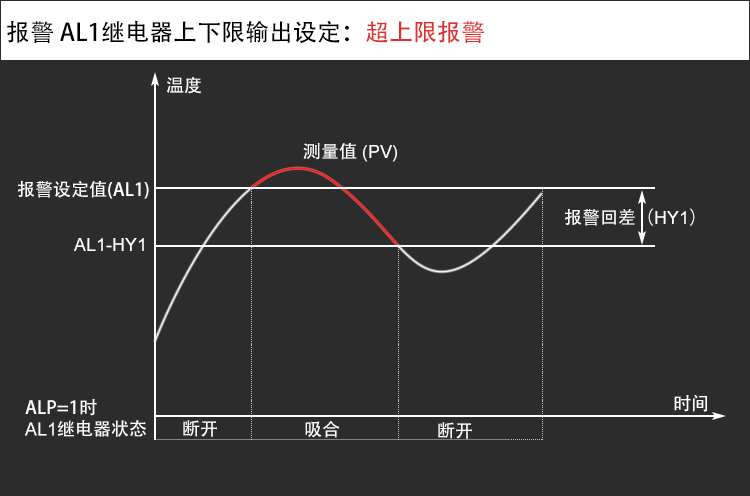

5.AL1超上限报警输出曲线：
例：高于100度报警继电器输出 ，低于90度报警继电器取消。参数设定为：AL1=100, HY1=10,ALP1=1,如下图

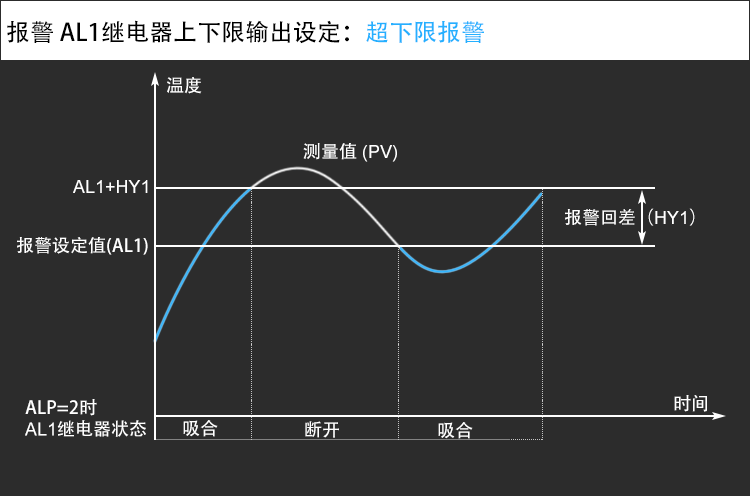

6.AL1超下限报警输出曲线：
例：低于90度报警继电器输出 ，高于100度报警继电器取消。参数设定为：AL1=90, HY1=10,ALP1=2,如下图

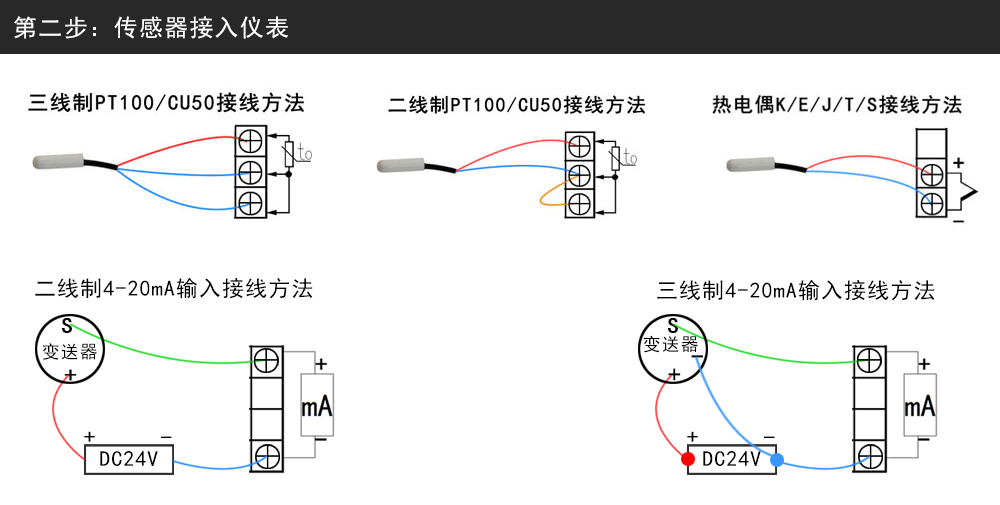

附1.仪表输入输出接线说明：
常用传感器一般为热电阻PT100,和热电偶K。怎样区分传感器？ 1.看外形如果有三条线的为热电阻 ，如PT100,CU50,PT1000等 ，两条线的以热敏电阻 ，热电偶的可能性比较大。 2.用万用表量阻值 ，如果两端阻值无穷小接近于0的即为热电偶K ，如果阻值在100欧姆左右的就是PT100 ，如果阻值凌驾1K以上的那这条传感器是热敏电阻NTC的可能性比较大。同时PT100其中两条线同色的线阻值险些会零 ，差别色线阻值100欧姆左右。
如果您的PT100是两条线的 ，接入仪表时请从其中一端延长出第三根线然后接入仪表 ，仪表仅支持三线制的PT100

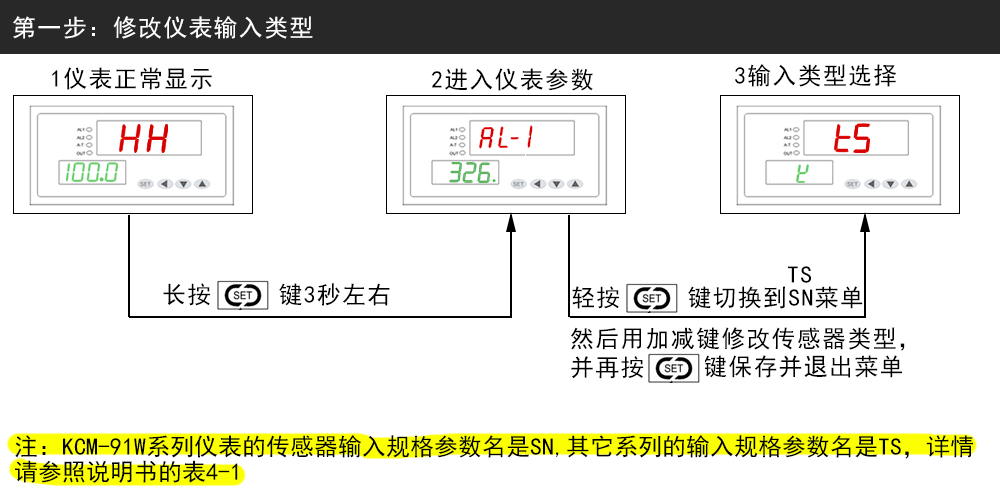

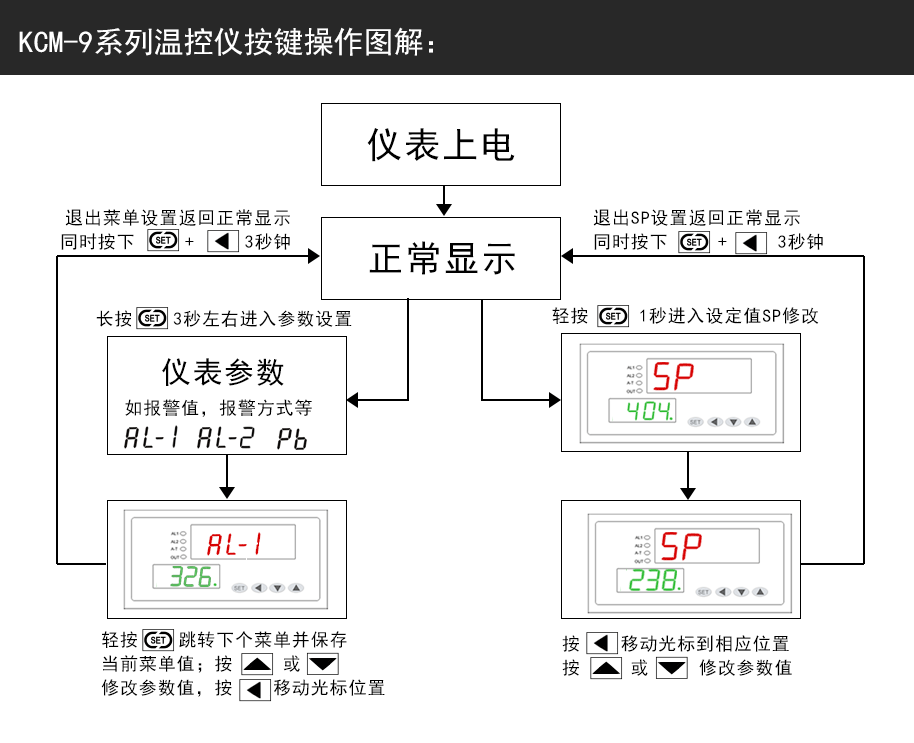

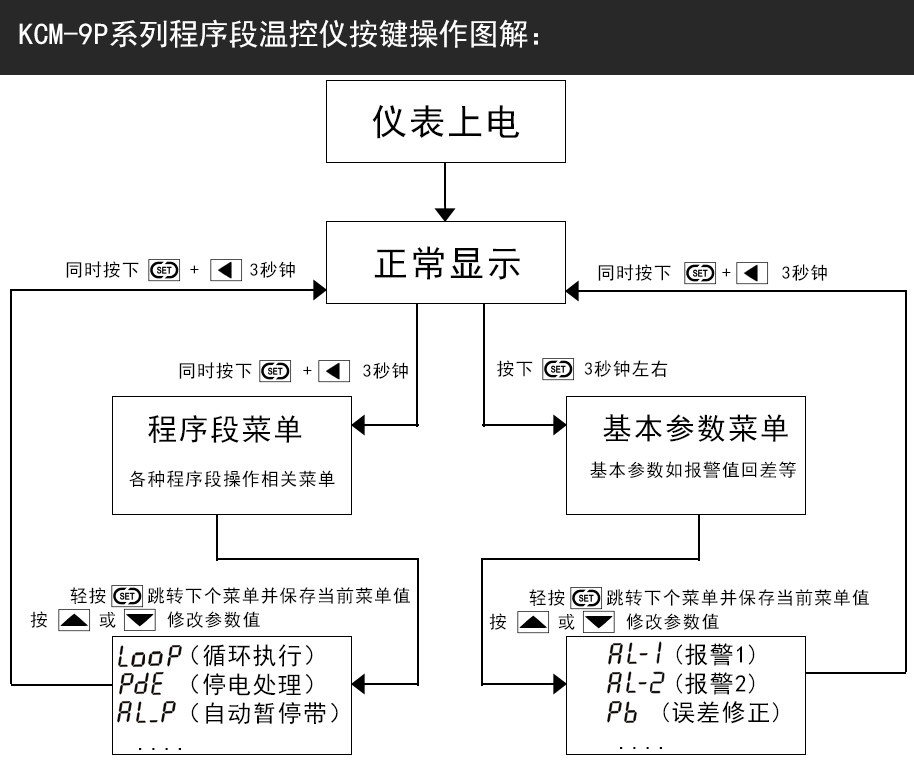

附2.仪表按键操作说明：
仪表LOCK为密码锁 ，为18时允许修改所有参数 ，不然禁止修改所有参数。
