PT100,CU50,PT1000等热电阻接法要领如下图

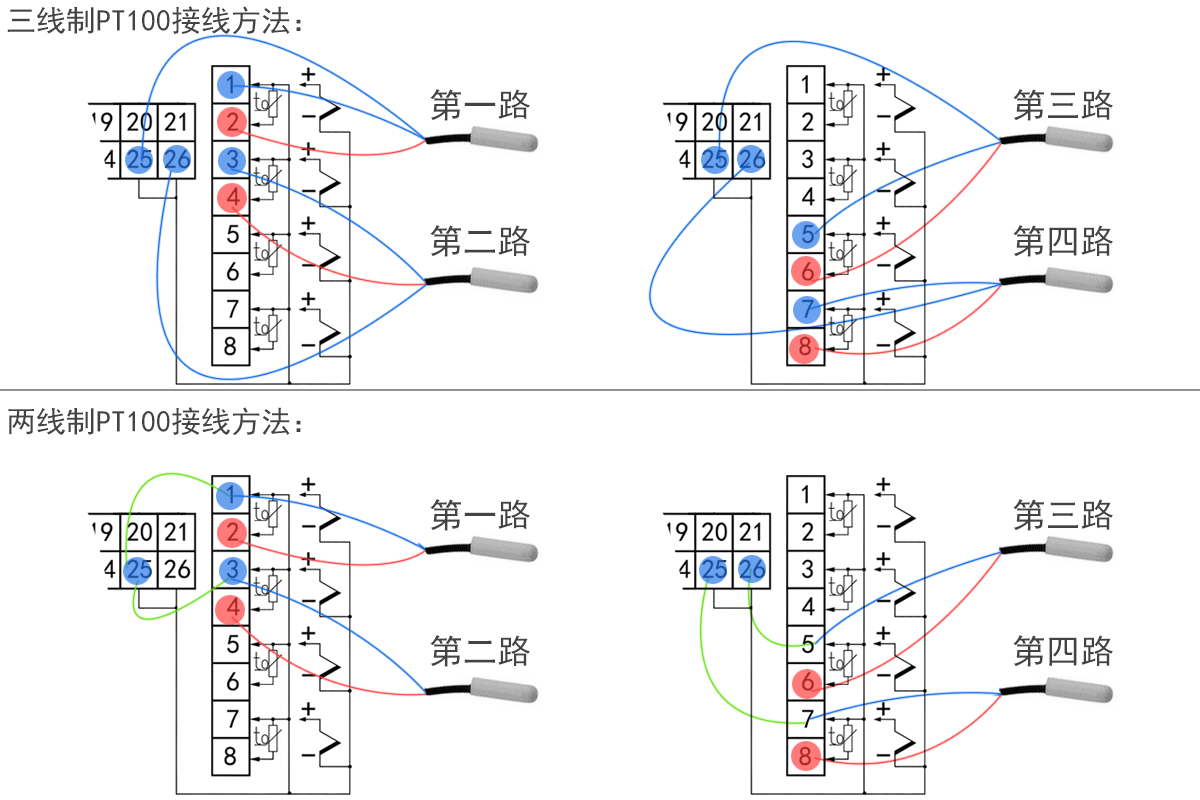

PT100热电阻三线制接线方法：三条传感器线标为A,B,B(两条阻值为0的线都标为B)
1.仪表参数修改：如果KCMA-XJ4把仪表参数TS的值修改成PT2;如果KCMA-MX4仪表参数SN的值修改为PT
2.用到的仪表接线端子：1,2,3,4,5,6,7,8,25,26（25,26为两个内部短接的公共端）
各通道接线方法:
第1路:仪表〖端子2〗接传感器【A线】,仪表〖端子1〗和〖端子25〗划分接传感器的两条【B线】
第2路:〖端子4〗接【A线】,〖端子3〗和〖端子25〗接【B线】
第3路:〖端子6〗接【A线】,〖端子5〗和〖端子25〗接【B线】
第4路:〖端子8〗接【A线】,〖端子7〗和〖端子25〗接【B线】
PT100热电阻两线制接线方法：两条传感器线标为A,B
1.仪表参数修改：如果KCMA-XJ4把仪表参数TS的值修改成PT2;如果KCMA-MX4仪表参数SN的值修改为PT
2.用到的仪表接线端子：1,2,3,4,5,6,7,8,25,26（25,26为两个内部短接的公共端）
各通道接线方法:
第1路:仪表〖端子2〗接传感器【A线】,仪表〖端子1〗接【B线】 ，〖端子1〗和〖端子25〗用导线短接。
第2路:〖端子4〗接【A线】,〖端子3〗接【B线】 ，〖端子3〗和〖端子25〗短接。
第3路:〖端子6〗接【A线】,〖端子5〗接【B线】 ，〖端子5〗和〖端子25〗短接。
第4路:〖端子8〗接【A线】,〖端子7〗接【B线】 ，〖端子7〗和〖端子25〗短接。

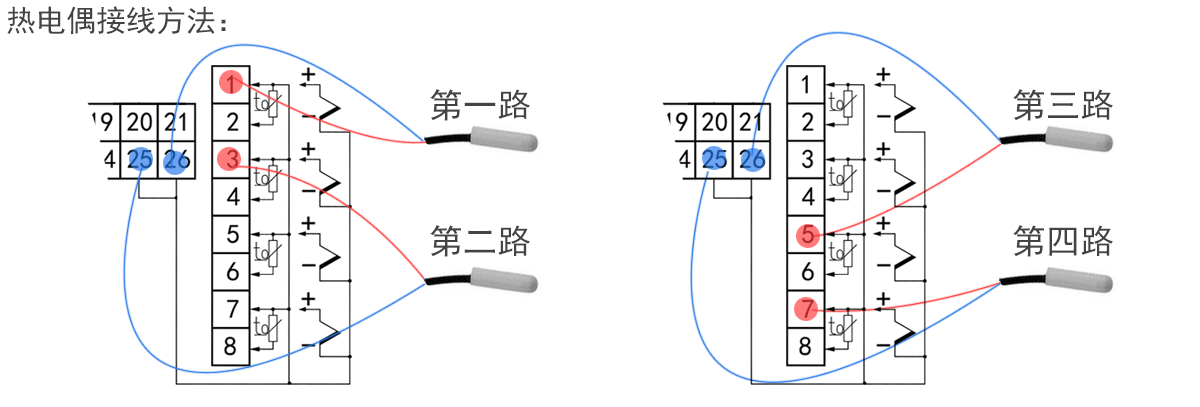

K型热电偶接法：两条传感器线标为正线和负线。如下图：
1.仪表参数修改：如果KCMA-XJ4把仪表参数TS的值修改成K;如果KCMA-MX4仪表参数SN的值修改为K
2.用到的仪表接线端子：1,3,5,7,25,26（25,26为两个内部短接的公共负端）
第1路:仪表的〖端子1〗接传感器的【正线】,仪表的〖端子25〗接传感器【负线】。
第2路:〖端子3〗接【正线】,〖端子25〗接【负线】;
第3路:〖端子5〗接【正线】,〖端子25〗接【负线】;
第4路:〖端子7〗接【正线】,〖端子25〗接【负线】;
4-20mA模拟量接线要领如下图：
