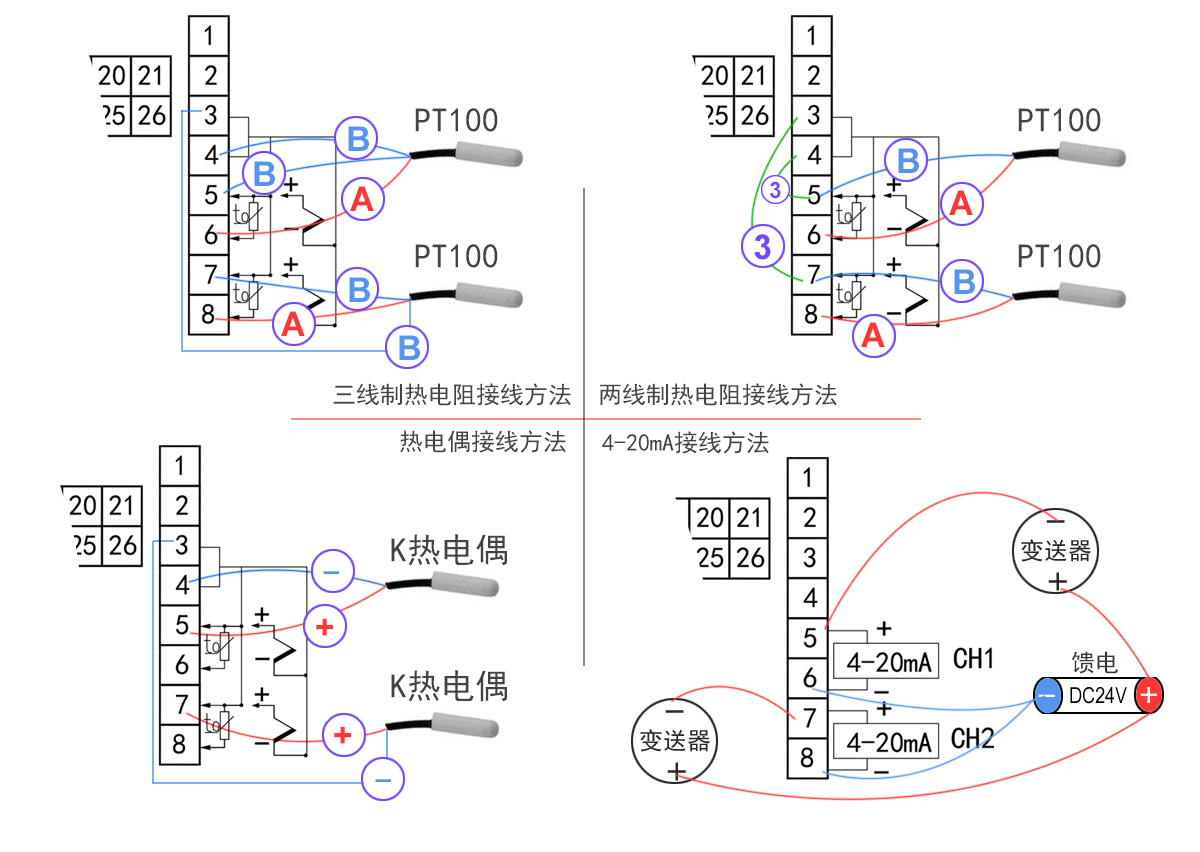

PT100热电阻三线制接线方法：三条传感器线标为A,B,B(两条阻值为0的线都标为B)
1.仪表参数修改：把仪表的参数SN的值修改成PT2
2.用到的仪表接线端子：3,4,5,6,7,8（3,4为两个内部短接的公共端）
各通道接线方法:
第1路:仪表〖端子6〗接传感器【A线】,仪表〖端子5〗和〖端子3〗划分接传感器的两条【B线】
第2路:〖端子8〗接【A线】,〖端子7〗和〖端子4〗接【B线】
PT100热电阻两线制接线方法：两条传感器线标为A,B
1.用到的仪表接线端子：3,4,5,6,7,8（3,4为两个内部短接的公共端）
各通道接线方法:
第1路:仪表〖端子6〗接传感器【A线】,仪表〖端子5〗接【B线】，〖端子3〗和〖端子5〗用导线短接。
第2路:〖端子2〗接【A线】,〖端子7〗接【B线】，〖端子7〗和〖端子4〗短接。
K型热电偶接法：两条传感器线标为正线和负线。
1.仪表参数修改：把仪表的参数SN的值修改成K(数码管上看起来像一个反写的y)
2.用到的仪表接线端子：3,4,5,7（3,4为两个内部短接的公共负端）
第1路:仪表的〖端子5〗接传感器的【正线】,仪表的〖端子3〗接传感器【负线】。
第2路:〖端子7〗接【正线】,〖端子4〗接【负线】;
4-20mA模拟量接线要领如下图：
